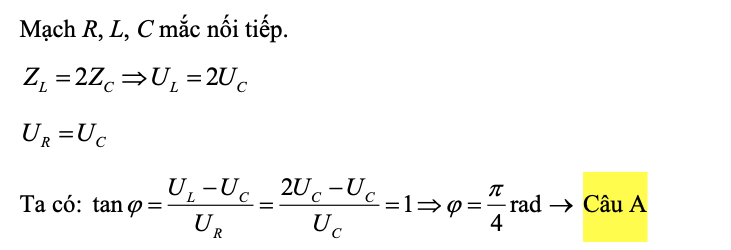

Một đoạn mạch điện xoay chiều gồm điện trở thuần, cuộn cảm thuần và tụ điện mắc nối tiếp. Biết cảm kháng gấp đôi dung kháng. Dùng vôn kế xoay chiều đo điện áp giữa hai đầu tụ điện và điện áp giữa hai đầu điện trở thì số chỉ của vôn kế là như nhau. Độ lệch pha của điện áp giữa hai đầu đoạn mạch so với cường độ dòng điện trong đoạn mạch là:
Độ lệch pha của điện áp giữa hai đầu đoạn mạch so với cường độ dòng điện trong đoạn mạch là
Một đoạn mạch điện xoay chiều gồm điện trở thuần, cuộn cảm thuần và tụ điện mắc nối tiếp. Hướng dẫn chi tiết.
Câu Hỏi Trắc Nghiệm Độ lệch pha của điện áp giữa hai đầu đoạn mạch so với cường độ dòng điện trong đoạn mạch là
Hãy chia sẻ cho bạn bè nếu nếu tài liệu này là hữu ích nhé
Chia sẻ qua facebook
Hoặc chia sẻ link trực tiếp:
www.congthucvatly.com/cau-hoi-do-lech-pha-cua-dien-ap-giua-hai-dau-doan-mach-so-voi-cuong-do-dong-dien-trong-doan-mach-la-1653
Chủ Đề Vật Lý
Biến Số Liên Quan
Điện trở
Khái niệm:
Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện trong vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.
Đơn vị tính: Ohm
Cảm kháng của cuộn dây - Vật lý 12
Khái niệm:
là cảm kháng của cuộn dây, đặc trưng cho khả năng cản trở dòng điện của cuộn cảm do hiện tượng cảm ứng điện từ.
Đơn vị tính: Ohm
Dung kháng của tụ điện - Vật lý 12
Khái niệm:
là dung kháng của tụ điện, đặc trưng cho khả năng cản trở dòng điện xoay chiều do sự thay đổi điện trường trong tụ.
Đơn vị tính: Ohm
Tổng trở của mạch điện xoay chiều - Vật lý 12
Khái niệm:
Tổng trở của mạch điện xoay chiều là đại lượng đặc trưng cho điện trở của mạch điện xoay chiều, của các phần tử điện trở, cuộn cảm và tụ điện trong mạch.
Đơn vị tính: Ohm
Giá trị hiệu dụng của mạch điện xoay chiều - Vật lý 12
Khái niệm:
Giá trị hiệu dụng của dòng điện xoay chiều có được khi dùng dụng cụ đo.
Đơn vị tính:
Công Thức Liên Quan
Định luật Ohm cho mạch RLC nối tiếp - Vật lý 12
Cường độ hiệu dụng trong mạch
Hiệu điện thế hiệu dụng trong mạch
Điện trở
Cảm kháng
Dung kháng
Độ lệch pha theo tan mạch RLC nối tiếp - Vật lý 12
Mạch có tính cảm kháng. u nhanh pha so với i
: Hiện tựơng cộng hưởng.u cùng pha so với i
Mạch có tính dung kháng.u chậm pha so với i
Câu Hỏi Liên Quan
Một dòng điện xoay chiều có cường độ i=5√2cos(120πt+π/4). Chọn phát biểu sai?
Một dòng điện xoay chiều có cường độ . Chọn phát biểu sai?
Để dòng điện i chậm pha so với hiệu điện thế hai đầu AB
Cho mạch RLC nối tiếp, cuộn dây không thuần cảm. Biết ; ; . Tụ C có điện dung biến đổi được. Hiệu điện thế hai đầu đoạn mạch . Để dòng điện i chậm pha so với góc thì điện dung C nhận giá trị bằng:
Tính giá trị tần số dòng điện
Một đoạn mạch gồm tụ điện có điện dung mắc nối tiếp với điện trở thuần , mắc đoạn mạch vào mạng điện xoay chiều có tần số . Để điện áp giữa hai đầu mạch lệch pha so với cường độ dòng điện một góc thì tần số dòng điện bằng:
Biểu thức sau đâu không đúng?
Với là các điện áp hiệu dụng và tức thời của điện trở thuần R, cuộn thuần cảm L và tụ điện C, I và i là cường độ dòng điện hiệu dụng và tức thời qua các phần tử đó. Biểu thức sau đây không đúng?
Nếu mắc cuộn dây trên vào mạng điện xoay chiều có tần số 1000Hz thì cường độ điện qua cuộn dây là
Một cuộn dây có độ tự cảm L và điện trở thuần không đáng kể, mắc vào mạng điện xoay chiều tần số 60Hz thì cường độ dòng điện qua cuộn dây là 12A. Nếu mắc cuộn dây trên vào mạng điện xoay chiều có tần số 1000Hz thì cường độ dòng điện qua cuộn dây là
Người ta mắc cuộn dây vào mạng điện xoay chiều 20V, 50Hz thì cường độ dòng điện qua cuộn dây là
Một cuộn dây có lõi thép, độ tự cảm L = 318mH và điện trở thuần 100. Người ta mắc cuộn dây vào mạng điện xoay chiều 20V, 50Hz thì cường độ dòng điện qua cuộn dây là
Độ lệch pha của hiệu điện thế giữa hai đầu cuộn dây và hai đầu tụ điện là
Một đoạn mạch gồm cuộn dây có điện trở thuần và độ tự cảm mắc nối tiếp với điện trở thuần và tụ điện . Đặt vào hai đầu đoạn mạch một hiệu điện thế Độ lệch pha của hiệu điện thế giữa hai đầu cuộn dây và hai đầu tụ điện là
Hãy chọn đáp án đúng?
Mạch AB gồm hai đoạn, AM là cuộn dây thuần cảm có và biến trở R, đoạn MB gồm tụ điện có điện dung thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số . Điều chỉnh C để sau đó điều chỉnh R . Khi thì ; khi thì . Hãy chọn đáp án đúng?
Hãy chọn đáp án đúng?
Mạch AB gồm hai đoạn, AM là tụ điện có và biến trở R, đoạn MB gồm cuộn dây thuần cảm có độ tự cảm thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số . Điều chỉnh L để sau đó điều chỉnh R. Khi thì ; khi thì . Hãy chọn đáp án đúng?
Xác định giá trị C1
Mạch AB mắc vào mạng điện xoay chiều có giá trị điện áp hiệu dụng không đổi và có tần số ; gồm hai đoạn AM và MB mắc nối tiếp, AM là cuộn dây thuần cảm có và biến trở R; đoạn MB gồm tụ điện có điện dung thay đổi được. Điều chỉnh sau đó điều chỉnh R thì thấy không đổi. Xác định giá trị ?
Tìm giá trị độ lệch pha giữa hiệu điện thế hai đầu đoạn mạch với dòng điện qua mạch là
Cho đoạn mạch RLC nối tiếp có thì độ lệch pha giữa hiệu điện thế hai đầu đoạn mạch với dòng điện qua mạch là:
Tính giá trị dung kháng của tụ điện
Đặt điện áp xoay chiều vào hai đầu đoạn mạch gồm điện trở thuần và tụ điện mắc nối tiếp. Biết điện áp giữa hai đầu đoạn mạch lệch pha so với cường độ dòng điện trong đoạn mạch. Dung kháng của tụ điện bằng:
Tìm độ tự cảm L trong đoạn mạch RLC mắc nối tiếp
Đoạn mạch RLC nối tiếp . Biết hiệu điện thế hai đầu cuộn dây (thuần cảm) lệch pha 3π/4 so với hiệu điện thế hai đầu đoạn mạch và hiệu điện thế hai đầu đoạn mạch có dạng . Tìm L?
Giảm C đi hai lần thì I và độ lệch pha sẽ biến đổi như thế nào
Cho mạch R,L,C, với các giá trị ban đầu thì cường độ trong mạch đang có giá trị I, và dòng điện sớm pha so với hiệu điện thế, ta tăng L và R lên hai lần, giảm C đi hai lần thì I và độ lệch sẽ biến đổi thế nào?
Quan hệ giữa các trở kháng trong đoạn mạch này thỏa mãn điều gì?
Đặt vào hai đầu một đoạn mạch RLC không phân nhánh một hiệu điện thế thì cường độ dòng điện trong mạch có biểu thức Quan hệ giữa các trở kháng trong đoạn mạch này thoả mãn:
Trong đoạn mạch R, L, C mắc nối tiếp thì
Trong đoạn mạch R, L, C mắc nối tiếp thì
Tìm giá trị điện dung C tính theo độ tự cảm L, điện trở R và tần số f
Điện áp xoay chiều đặt vào hai đầu đoạn mạch RLC mắc nối tiếp có tấn số f. Biết cường độ dòng điện sớm pha hơn so với hiệu điện thế. Giá trị điện dung C tính theo độ tự cảm L, điện trở R và tần số f là:
Tìm cảm kháng của mạch
Cho mạch điện RLC mắc nối tiếp. Biết dung kháng . Hiệu điện thế hiệu dụng hai đầu mạch là U, tần số f. Khi thì u lệch pha so với i góc và khi thì u lệch pha so với i góc . Biết . Cảm kháng của mạch là
Điện áp giữa hai đầu đoạn mạch sớm pha hay trễ pha hơn cường độ dòng điện phụ thuộc vào
Đặt vào hai đầu đoạn mạch RLC mắc nối tiếp điện áp xoay chiều .Điện áp giữa hai đầu đoạn mạch sớm pha hay trễ pha hơn cường độ dòng điện phụ thuộc vào
Độ lệch pha giữa uAN và uAB là
Cho đoạn mạch như hình vẽ trên. , cuộn dây có L = 318mH và điện trở thuần không đáng kể, tụ điện có điện dung . Điện áp hai đầu đoạn mạch AB là . Độ lệch pha giữa và là bao nhiêu?
Độ tự cảm L của cuộn dây được xác định bằng biểu thức
Đoạn mạch xoay chiều AB chỉ gồm cuộn thuần cảm L, nối tiếp với biến trở R. Hiệu điện thế hai đầu mạch là ổn định, tần số f. Ta thấy có 2 giá trị của biến trở là làm độ lệch pha tương ứng của với dòng điện qua mạch lần lượt là . Cho biết . Độ tự cảm L của cuộn dây được xác định bằng biểu thức:
Tìm giá trị hiệu điện thế của hai đầu AB
Cho mạch điện xoay chiều RLC nối tiếp. Cuộn dây thuần cảm có độ tự cảm , tụ có điện dung . Tần số dòng điện xoay chiều là . Tính R để dòng điện xoay chiều trong mạch lệch pha với :
Cách làm nào sau đây để u và i cùng pha
Đoạn mạch RL có mắc nối tiếp với cuộn thuần cảm L có độ lệch pha giữa u và i là . Cách làm nào sau đây để u và i cùng pha?
Đặt một điện áp xoay chiều có biên độ U0 và tần số góc vào hai đầu đoạn mạch gồm điện trở thuần R và tụ điện C mắc nối tiếp
Đặt một điện áp xoay chiều có biên độ và tần số góc vào hai đầu đoạn mạch gồm điện trở thuần R và tụ điện C mắc nối tiếp. Thông tin nào sau đây là đúng?
Cho mạch R,L,C mắc nối tiếp, điện áp hai đầu cuộn dây sớm phase hơn điện áp hai đầu mạch pi/2. Nếu ta tăng điện trở thì.
Cho mạch R, L, C mắc nối tiếp. Với các giá trị đã cho thì sớm pha hơn điện áp giữa hai đầu đoạn mạch một góc . Nếu ta tăng điện trở R thì:
Điều kiện U=U1+U2 là
Hai cuộn dây mắc nối tiếp nhau và đặt vào một hiệu điện thế xoay chiều có giá trị hiệu dụng U. Gọi là hiệu điện thế hiệu dụng tương ứng giữa hai cuộn . Điều kiện để là:
Khi tụ bị nối tắt thì điện áp dụng hai đầu điện trở R bằng
Đặt vào hai đầu mạch điện RLC nối tiếp một hiệu điện thế xoay chiều có giá trị hiệu dụng không đổi thì hiệu điện thế hiệu dụng trên các phần tử R, L và C đều bằng nhau và bằng 20V. Khi tụ bị nối tắt thì điện áp dụng hai đầu điện trở R bằng:
Pha của dòng điện trong mạch so với pha của điện áp giữa hai đầu mạch
Khi đặt vào hai đầu một đoạn mạch gồm một cuộn dây thuần cảm mắc nối tiếp với một điện trở thuần một điện áp xoay chiều thì cảm kháng của cuộn dây bằng giá trị của điện trở thuần. Pha của dòng điện trong mạch so với pha của điện áp giữa hai đầu mạch là:
Điện trở R có giá trị là
Cho mạch điện như hình vẽ : lệch pha Điện trở R có giá trị là:
Điện dung của tụ điện là
Mạch điện xoay chiều gồm điện trở thuần , cuộn dây thuần cảm có độ tự cảm và tụ điện có điện dung C mắc nối tiếp. Đặt vào hai đầu mạch một hiệu điện thế xoay chiều . Dòng điện trong mạch lệch pha so với u. Điện dung của tụ điện là:
Xác định độ lệch pha giữa cường độ dòng điện và hiệu điện thế
Trong một đọan mạch RLC mắc nối tiếp, cuộn dây thuần cảm; lần lượt gọi là hiệu điện thế cực đại giữa hai đầu điện trở, cuộn dây, tụ điện. Biết . Xác định độ lệch pha giữa cường độ dòng điện và hiệu điện thế:
Cho đoạn mạch xoay chiều như hình vẽ
Cho đoạn mạch xoay chiều như hình vẽ. Cuộn dây thuần cảm có cảm kháng . Hệ số công suất của đoạn MB bằng hệ số công suất của đoạn mạch AB và bằng 0,6. Điện trở R có giá trị là :
Tìm phát biểu đúng?
Mạch RLC nối tiếp, cuộn dây thuần cảm, giá trị dung kháng gấp đôi giá trị cảm kháng. Qua thực nghiệm thấy rằng điện áp chậm pha so với dòng điện trong mạch. Tìm phát biểu đúng?
Hệ số công suất của mạch điện bằng
Đoạn mạch điện gồm cuộn dây mắc nối tiếp với tụ điện. Độ lệch pha giữa hiệu điện thế giữa hai đầu cuộn dây, và dòng điện là . Gọi hiệu điện thế giữa hai đầu tụ điện là , ta có . Hệ số công suất của mạch điện bằng:
Độ lệch pha của điện áp giữa hai đầu cuộn dây so với điện áp giữa hai đầu đoạn mạch trên là
Cho đoạn mạch điện xoay chiều gồm cuộn dây mắc nối tiếp với tụ điện. Độ lệch pha của điện áp giữa hai đầu cuộn dây so với cường độ dòng điện trong mạch là . Điện áp hiệu dụng giữa hai đầu tụ điện bằng lần điện áp hiệu dụng giữa hai đầu cuộn dây. Độ lệch pha của điện áp giữa hai đầu cuộn dây so với điện áp giữa hai đầu đoạn mạch trên là:
Xác định phần tử trong hộp X và giá trị của phần tử
Cho đoạn C0; R là biến trở. Đặt vào hai đầu mạch điện một điện áp xoay chiều có dạng . Điều chỉnh R để Pmax khi đó cường độ dòng điện hiệu dụng trong mạch là A, biết cường độ dòng điện trong mạch sớm pha so với điện áp hai đầu mạch. Xác định phần tử trong hộp X và tính giá trị của phần tử đó ?
Điều chỉnh L để Z= 100 ôm, khi đó điện áp hiệu dụng giữa hai đầu điện trở bằng
Cho mạch RLC mắc nối tiếp, biết R = 100 ; C =; độ tự cảm L thay đổi được. Đặt vào hai đầu đoạn mạch điện áp xoay chiều ổn định . Điều chỉnh L để Z = 100, khi đó điện áp hiệu dụng giữa hai đầu điện trở bằng
Điện trở thuần R bằng bao nhiêu?
Cho đoạn mạch xoay chiều không phân nhánh gồm cuộn thuần cảm có độ tự cảm L không đổi, điện trở thuần R không đổi và tụ điện có điện dung C thay đổi được. Đặt vào đoạn mạch một điện áp có biểu thức thì: khi hay mạch tiêu thụ cùng một công suất, nhưng cường độ dòng điện tức thời lệch pha nhau một góc . Điện trở thuần R bằng bao nhiêu?
