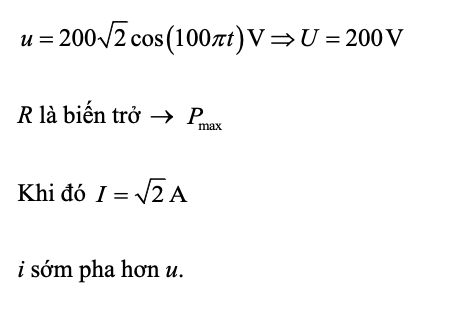

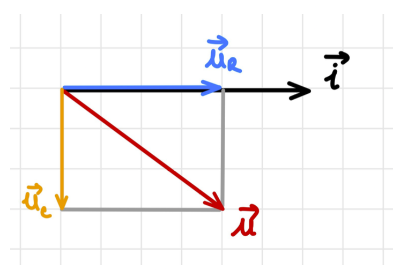

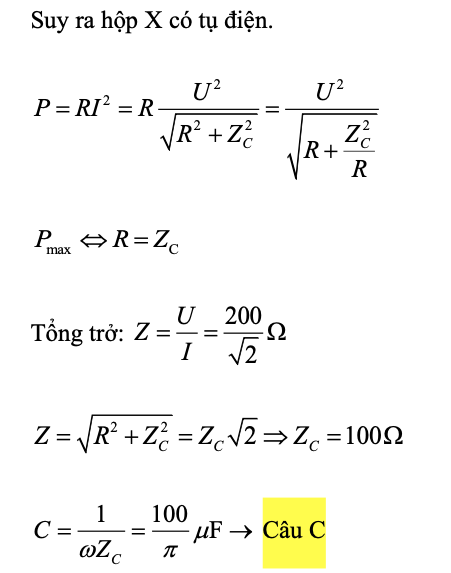

Xác định phần tử trong hộp X và giá trị của phần tử

Một dòng điện xoay chiều có cường độ $i=5\sqrt{2}\cos \left(120\pi t+\frac{\pi }{4}\right)$. Chọn phát biểu sai?

Một mạch điện xoay chiều AB gồm điện trở $R = 15\Omega$  mắc nối tiếp với một cuộn dây có điện trở thuần r và độ tự cảm L. Biết điện áp hiệu dụng hai đầu R là $30V$, hai đầu cuộn dây là $40V$ và hai đầu A, B là $50V$. Công suất tiêu thụ trong mạch là :

Mạch RLC mắc nối tiếp, cuộn dây có điện trở trong r. Khi điện trở R thay đổi thì giá trị R là bao nhiêu để công suất trong mạch đạt cực đại? Biết rằng trong mạch  không có hiện tượng cộng hưởng.

Một đoạn mạch nối tiếp gồm một cuộn dây và một tụ điện. Hiệu điện thế hiệu dụng hai đầu đoạn mạch, hai đầu cuộn dây, hai đầu tụ điện đều bằng nhau. Hệ số công suất $\cos \phi$  của mạch bằng:

Cho đoạn mạch xoay chiều AB gồm điện trở R và một cuộn dây mắc nối tiếp. Điện áp đặt vào hai đầu đoạn mạch có tần số $f$ và có giá trị hiệu dụng $U$  không đổi. Điện áp hiệu dụng giữa hai đầu của  $R$và giữa hai đầu của cuộn dây có cùng giá trị và lệch pha nhau góc $\frac{\mathrm{\pi }}{4}\left(rad\right)$ . Để hệ số công suất bằng $1$ thì người ta phải mắc nối tiếp với mạch một tụ có điện dung $C$ và khi đó công suất tiêu thụ trên mạch là $200\left(W\right)$ . Hỏi khi chưa mắc thêm tụ thì công suất tiêu thụ trên mạch bằng bao nhiêu?

Cho đoạn mạch mạch RC nối tiếp, R là biến trở. Đặt vào hai đầu đoạn mạch điện áp xoay chiều có giá trị hiệu dụng $U=100\sqrt{2} V$ không đổi. Thay đổi R. Khi cường độ hiệu dụng của dòng điện đạt $1A$ thì công suất tiêu thụ trên đoạn mạch đạt cực đại. Điện trở của biến trở lúc đó bằng:

Trong mạch điện xoay chiều RLC nối tiếp. Cho L, C không đổi. Thay đổi R cho đến khi $R = R_0$  thì $P_{max}$ .  Khi đó:

Cho mạch điện xoay chiều RLC mắc nối tiếp, có R là biến trở. Đặt vào hai đầu đoạn mạch hiệu điện thế xoay chiều có biểu thức $u=120\sqrt{2}cos \left(120\mathrm{\pi t}\right) \left(\mathrm{V}\right)$ . Biết rằng ứng với hai giá trị của biến trở :  $R_1=38\left(\Omega \right)$ ; $R_2=22\left(\Omega \right)$ thì công suất tiêu thụ $P$ trên đoạn mạch  như nhau. Công suất của đoạn mạch khi đó nhận giá trị nào sau đây?

Với $U_R, U_L, U_C, u_R, u_L, u_C$ là các điện áp hiệu dụng và tức thời của điện trở thuần R, cuộn thuần cảm L và tụ điện C, I và i là cường độ dòng điện hiệu dụng và tức thời qua các phần tử đó. Biểu thức sau đây không đúng?

Cho mạch điện RLC nối tiếp. Cuộn dây không thuần cảm có $L =\frac{1,4}{\mathrm{\pi }}\left(H\right)$ và $r = 30\Omega$; tụ có  $C= 31,8\mu F$. R là biến trở. Điện áp hai đầu đoạn mạch có biểu thức: $u=100\sqrt{2}cos (100\mathrm{\pi t} ) \left(\mathrm{V}\right)$. Giá trị nào của R để công suất trên biến trở R là cực đại ? Giá trị cực đại đó bằng bao nhiêu? Chọn kết quả đúng:

Cho mạch điện RLC nối tiếp. Cuộn dây không thuần cảm có $L=\frac{1,4}{\mathrm{\pi }}\left(H\right)$  và $r=30\Omega$ ; tụ có $C=31,8 \mu F$ . R là biến trở . Điện áp hai đầu đoạn mạch có biểu thức : $u=100\sqrt{2} \cos \left(100\mathrm{\pi t}\right) \left(\mathrm{V}\right)$ . Giá trị nào của R để công suất trên cuộn dây là cực đại? Giá trị cực đại đó bằng bao nhiêu? Chọn kết quả đúng :

Mạch gồm cuộn dây có $Z_L=20\left(\Omega \right)$ và tụ điện có $C=\frac{4.{10}^{-4}}{\pi }\left(F\right)$ mắc nối tiếp. Dòng điện qua mạch là $i=\sqrt{2}\cos (100\mathrm{\pi t}+\frac{\mathrm{\pi }}{3})\left(\mathrm{A}\right)$. Để $Z=Z_L+Z_C$ thì ta mắc thêm điện trở R có giá trị là:

Một cuộn dây có độ tự cảm L và điện trở thuần không đáng kể, mắc vào mạng điện xoay chiều tần số 60Hz thì cường độ dòng điện qua cuộn dây là 12A. Nếu mắc cuộn dây trên vào mạng điện xoay chiều có tần số 1000Hz thì cường độ dòng điện qua cuộn dây là

Một cuộn dây có lõi thép, độ tự cảm L = 318mH và điện trở thuần 100$\Omega$. Người ta mắc cuộn dây vào mạng điện xoay chiều 20V, 50Hz thì cường độ dòng điện qua cuộn dây là

Đặt điện áp xoay chiều có giá trị hiệu dụng không đổi, tần số $f=50 \left(Hz\right)$  vào hai đầu đoạn mạch mắc nối tiếp gồm điện trở thuần R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C thay đổi được. Điều chỉnh điện dung C đến giá trị $\frac{{10}^{-4}}{4\mathrm{\pi }}\left(F\right)$ hoặc $\frac{{10}^{-4}}{2\mathrm{\pi }}\left(F\right)$ thì công suất tiêu thụ trên đoạn mạch đều có giá trị bằng nhau. Giá trị của L bằng :

Cho mạch điện xoay chiều RLC mắc nối tiếp. Cuộn dây gồm $r= 20\Omega$ và $L=\frac{2}{\mathrm{\pi }}\left(H\right)$ ; $R=80\Omega$; tụ có C biến đổi được. Điện áp hai đầu đoạn mạch là  $u = 120\sqrt{2} \cos 100\mathrm{\pi t} \left(\mathrm{V}\right)$. Điều chỉnh C để $P_{max}$. Công suất cực đại có giá trị bằng:

Một cuộn dây có lõi thép, độ tự cảm L = 318mH và điện trở thuần 100$\Omega$. Người ta mắc cuộn dây vào mạng điện xoay chiều có tần số $f=50 Hz$ không đổi có hiệu điện thế 20V thì cường độ dòng điện qua cuộn dây là:

Đặt vào hai đầu một cuộn dây có độ tự cảm $L=\frac{0,4}{\mathrm{\pi }}\left(H\right)$ một hiệu điện thế một chiều $U_1=12 \left(V\right)$ thì cường độ dòng điện qua cuộn dây là $I_1=0,4 \left(A\right)$ . Nếu đặt vào hai đầu cuộn dây này một điện áp xoay chiều có giá trị hiệu dụng $U = 120 \left(V\right)$ , tần số $f= 50 \left(Hz\right)$ thì công suất tiêu thụ ở cuộn dây bằng :

Một đoạn mạch gồm cuộn dây có điện trở trong $r=10\left(\Omega \right)$, độ tự cảm $L=\frac{25.{10}^{-2}}{\pi }\left(H\right)$ mắc nối tiếp với một điện trở thuần $R=15\left(\Omega \right)$. Đặt vào hai đầu mạch một hiệu điện thế xoay chiều có $u=100\sqrt{2}\cos 100\mathrm{\pi t} \left(\mathrm{V}\right)$. Viết phương trình dòng điện trong mạch?

Một đoạn mạch gồm điện trở $R= 100 \left(\Omega \right)$ nối tiếp với tụ điện có điện dung $C_0=\frac{{10}^{-4}}{\mathrm{\pi }}\left(F\right)$  và cuộn dây có điện trở trong  $r = 100 \left(\Omega \right)$ , độ tự cảm $L= \frac{2,5}{\mathrm{\pi }}\left(H\right)$   . Nguồn  điện có  phương trình điện áp $u = 100\sqrt{2}cos (100\mathrm{\pi t} ) \left(\mathrm{V}\right)$  . Để công suất của mạch đạt giá trị cực đại, người ta mắc thêm một tụ $C_1$ với $C_0$ ?

Cho mạch điện xoay chiều như hình vẽ. Điện áp đặt vào A, B có tần số thay đổi được và giá trị hiệu dụng không đổi $U=70V$ . Khi $f=f_1$ thì đo được $U_{AM}$ $= 100V$, $U_{MB}$ $= 35V$, $I=0,5A$ . Khi $f =f_2=200 Hz$thì dòng điện trong mạch đạt cực đại. Tần số $f_1$ bằng :

Mạch AB gồm hai đoạn, AM là cuộn dây thuần cảm có $L=\frac{1}{\mathrm{\pi }}\left(H\right)$  và biến trở R, đoạn MB gồm tụ điện có điện dung thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số $f = 50 \left(Hz\right)$ . Điều chỉnh C để $C=\frac{{10}^{-4}}{2\mathrm{\pi }}\left(F\right)$  sau đó điều chỉnh R . Khi $R=R_1=50\Omega$ thì $U_{AM}=U_1$ ; khi  $R=R_2=80\Omega$ thì  $U_{AM}=U_2$ . Hãy chọn đáp án đúng?

Mạch AB gồm hai đoạn, AM là tụ điện có $C= \frac{{10}^{-4}}{\mathrm{\pi }}\left(F\right)$  và biến trở R, đoạn MB gồm cuộn dây thuần cảm có độ tự cảm thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số $f = 50 \left(Hz\right)$ . Điều chỉnh L để $L=\frac{2}{\mathrm{\pi }}\left(H\right)$  sau đó điều chỉnh R. Khi $R=R_1=50\Omega$ thì $U_{AM}=U_1$ ; khi $R=R_2=80\Omega$  thì $U_{AM}=U_2$  . Hãy chọn đáp án đúng?

Mạch AB mắc vào mạng điện xoay chiều có giá trị điện áp hiệu dụng không đổi và có tần số $f= 50Hz$ ; gồm hai đoạn AM và MB mắc nối tiếp, AM là cuộn dây thuần cảm có $L= \frac{1}{\mathrm{\pi }}\left(H\right)$  và biến trở R; đoạn MB gồm tụ điện có điện dung thay đổi được. Điều chỉnh $C= C_1$  sau đó điều chỉnh R thì thấy $U_{AM}$ không đổi. Xác định giá trị  $C_1$ ?

Đặt điện áp $u= U\sqrt{2}cos \omega t \left(V\right)$ vào hai đầu đoạn mạch AB gồm hai đoạn mạch AN và NB mắc nối tiếp. Đoạn AN gồm biến trở R mắc nối tiếp với cuộn cảm thuần có độ tự cảm L, đoạn NB chỉ chưa tụ điện có điện dung C. Đặt ${\omega }_1=\frac{1}{2\sqrt{LC}}$. Để điện áp hiệu dụng giữa hai đầu đoạn mạch AN không phụ thuộc R thì tần số góc $\omega$ bằng:

Điện áp giữa hai đầu đoạn mạch RLC nối tiếp sớm pha $\frac{\mathrm{\pi }}{4}$ so với cường độ dòng điện. Phát biểu nào sau đây đúng với đoạn mạch này?

Cho đoạn mạch điện xoay chiều gồm 2 phần tử mắc nối tiếp. Điện áp giữa hai đầu đoạn mạch và cường độ dòng điện trong mạch có biểu thức: $u=100\sqrt{2}\cos (100\mathrm{\pi t}-\frac{\mathrm{\pi }}{2})\left(\mathrm{V}\right)$ và $i=10\sqrt{2}\cos (100\mathrm{\pi t}-\frac{1}{\mathrm{\pi }})$. Mạch điện gồm:

Cho mạch R,L,C, với các giá trị ban đầu thì cường độ trong mạch đang có giá trị I, và dòng điện sớm pha $\frac{\mathrm{\pi }}{3}$ so với hiệu điện thế, ta tăng L và R lên hai lần, giảm C đi hai lần thì I và độ lệch sẽ biến đổi thế nào?

Một máy phát điện xoay chiều một pha có một cặp cực, mạch ngoài được nối với một mạch RLC nối tiếp gồm cuộn thuần cảm có độ tự cảm  $L=\frac{10}{25\mathrm{\pi }}\left(H\right)$ , tụ điện C và điện trở R. Khi máy phát điện quay với tốc độ $n_1=750 (vòng/phút)$  thì dòng điện hiệu dụng qua mạch là $I_1=\sqrt{2} \left(A\right)$ ; khi máy phát điện quay với tốc độ $n_2= 1500 (vòng/phút)$ thì trong mạch có cộng hưởng và dòng điện hiệu dụng qua mạch là $I_2=4\left(A\right)$ . Giá trị của điện trở thuần R và điện dung C lần lượt là :

Cho mạch điện RLC mắc nối tiếp. Biết dung kháng $Z_C=48\Omega$. Hiệu điện thế hiệu dụng hai đầu mạch là U, tần số f. Khi $R=36\Omega$ thì u lệch pha so với i góc ${\phi }_1$ và khi $R=144\Omega$ thì u lệch pha so với i góc ${\phi }_2$. Biết $\left|{\phi }_1\right|+\left|{\phi }_2\right|={90}^0$. Cảm kháng của mạch là

Cho mạch R, L, C mắc nối tiếp. Với các giá trị đã cho thì $u_L$ sớm pha hơn điện áp giữa hai đầu đoạn mạch một góc $\frac{\mathrm{\pi }}{2}$. Nếu ta tăng điện trở R thì:

Đặt vào hai đầu mạch điện RLC nối tiếp một hiệu điện thế xoay chiều có giá trị hiệu dụng không đổi thì hiệu điện thế hiệu dụng trên các phần tử R, L và C đều bằng nhau và bằng 20V. Khi tụ bị nối tắt thì điện áp dụng hai đầu điện trở R bằng:

Một mạch điện xoay chiều gồm một điện trở $R=50\Omega$ và cuộn thuần cảm L mắc nối tiếp. Dòng điện xoay chiều trong mạch có giá trị hiệu dụng 0,5A, tần số 50Hz, điện áp hiệu dụng giữa hai đầu mạch là $25\sqrt{2}$V. Độ tự cảm L của cuộn thuần cảm là:

Cho mạch điện như hình vẽ với $U_{AB}=300V; U_{NB}=140V$, dòng điện i trễ pha so với $u_{AB}$ một góc $\phi (\cos \phi =0,8)$, cuộn dây thuần cảm. Vôn kế V chỉ giá trị:

Một đoạn mạch điện xoay chiều gồm điện trở thuần, cuộn cảm thuần và tụ điện mắc nối tiếp. Biết cảm kháng gấp đôi dung kháng. Dùng vôn kế xoay chiều đo điện áp giữa hai đầu tụ điện và điện áp giữa hai đầu điện trở thì số chỉ của vôn kế là như nhau. Độ lệch pha của điện áp giữa hai đầu đoạn mạch so với cường độ dòng điện trong đoạn mạch là:

Một đoạn mạch điện xoay chiều gồm 2 trong 3 phần tử R, L, C mắc nối tiếp. Cường độ dòng điện trong đoạn mạch nhanh pha   so với điện áp giữa hai đầu đoạn mạch, tần số f = 50Hz. Biết $U_0=40V, I_0=8A$. Xác định các phần tử trong mạch và tính giá trị của các phần tử đó?

Cho mạch điện xoay chiều như hình vẽ. Biết cuộn dậy thuần cảm L = 636mH, tụ điện có điện dung $C=31,8 \mu F$, hộp đen X chứa 2 trong 3 phần tử $R_0;L_0$ hoặc $C_0$ mắc nối tiếp. Đặt vào hai đầu đoạn mạch điện áp xoay chiều có biểu thức $u=200\cos 100\pi t\left(V\right)$. Biết cường độ dòng điện hiệu dụng trong mạch là 2,8A, hệ số công suất của mạch $\cos \phi =1$. Các phần tử trong X là:

Cuộn dây thuần cảm có hệ số tự cảm L = 636mH mắc nối tiếp với đoạn mạch X, đoạn mạch X chứa 2 trong 3 phần tử R₀, L₀ , C₀ mắc nối tiếp. Đặt vào hai đầu đoạn mạch hiệu điện thế $u=120\sqrt{2}\cos 100\mathrm{\pi t} \left(\mathrm{V}\right)$ thì cường độ dòng điện qua cuộn dây là $i=0,6\sqrt{2}\cos (100\mathrm{\pi t}-\frac{\mathrm{\pi }}{6})\left(\mathrm{A}\right)$. Xác định 2 trong 3 phần tử đó ?

Mạch xoay chiều RLC nối tiếp. Trường hợp nào sau đây có cộng hưởng điện:

Cho mạch RLC mắc nối tiếp, trong mạch đang xảy ra hiện tượng cộng hưởng điện nếu ta thay đổi tần số của dòng điện thì

Khi trong mạch điện xoay chiều RLC nối tiếp có cộng hưởng điện thì kết quả nào sau đây là không đúng?

Hiệu điện thế 2 đầu AB: u = 120sin$\omega t$ (V). R = 100$\Omega$ ; cuộn dây thuần cảm có độ tự cảm L thay đổi và r = 20$\Omega$ ; tụ C có dung kháng 50$\Omega$ . Điều chỉnh L để U_L  đạt cực đại, giá trị $U_{0_{L\max }}$ là:

Cho mạch RLC mắc nối tiếp, biết R = 100$\Omega$ ; C =$50/\pi \left(\mu F\right)$; độ tự cảm L thay đổi được. Đặt vào hai đầu đoạn mạch điện áp xoay chiều ổn định $u=200. \cos 100\pi t \left(V\right)$. Điều chỉnh L để Z = 100$\Omega$, khi đó điện áp hiệu dụng giữa hai đầu điện trở bằng

Cho mạch điện xoay chiều RLC nối tiếp. Biết L = 1/$\mathrm{\pi }$H; R = 100$\Omega$; tần số dòng điện f = 50Hz. Điều chỉnh C để U_Cmax. Điện dung C có giá trị bằng:

Một đoạn mạch xoay chiều như hình vẽ $u=200\cos \left(100\mathrm{\pi t}\right) \left(\mathrm{V}\right)$. Khi thay đổi điện dung C, người ta thấy có hai giá trị của C là $\frac{{10}^{-4}}{\mathrm{\pi }}$ và $\frac{{10}^{-4}}{3\mathrm{\pi }}\left(F\right)$ thì ampe kế đều chỉ 1A. Hệ số tự cảm L của cuộn dây và điện trở R là:

Một mạch điện gồm điện trở thuần R, cuộn dây thuần cảm và một tụ điện có điện dung thay đổi được mắc nối tiếp. Đặt vào hai đầu đoạn mạch trên một hiệu điện thế xoay chiều có biểu thức $u=U\sqrt{2}\cos \omega t$(V). Khi thay đổi điện dung của tụ để cho hiệu điện thế giữa hai bản tụ đạt cực đại và bằng $2U$. Ta có quan hệ giữa Z_L­ và R là:

Cho mạch điện xoay chiều RLC mắc nối tiếp, có Z_L = 100$\Omega$, Z_C = 200$\Omega$, R là biến trở. Đặt vào hai đầu đoạn mạch điện áp xoay chiều có biểu thức $u=100\sqrt{2}\cos 100\mathrm{\pi t} \left(\mathrm{V}\right)$. Điều chỉnh R để U_Cmax khi đó:

Cho mạch RLC nối tiếp. R = 100$\Omega$; cuộn dây thuần cảm L = 1/2$\pi$(H), tụ C biến đổi. Đặt vào hai đầu đoạn mạch hiệu điện thế $u=120\sqrt{2}\sin \left(100\mathrm{\pi t}\right) \left(\mathrm{V}\right)$. Để U_C = 120V thì C bằng

Đoạn mạch gồm điện trở R = 226$\Omega$, cuộn dây có độ tự cảm L và tụ có điện dung C biến đổi mắc nối tiếp. Hai đầu đoạn mạch có điện áp tần số 50Hz. Khi C = C₁ = 12$\mu F$ và C = C₂ = 17$\mu F$ thì cường độ dòng điện hiệu dụng qua cuộn dây không đổi. Để trong mạch xảy ra hiện tượng cộng hưởng điện thì L và C₀ có giá trị là:

Mạch RLC nối tiếp, cuộn dây thuần cảm, điện dung có thể điều chỉnh được. Mắc mạch điện trên vào mạng điện dân dụng có giá trị điện áp hiệu dụng không đổi, tần số $f=50Hz$; thấy rằng khi điện dung của tụ điện là $C_1=\frac{{10}^{-4}}{2\mathrm{\pi }}\left(F\right)$ và khi điện dung là $C_2=\frac{2.{10}^{-4}}{\mathrm{\pi }}\left(F\right)$ thì công suất tiêu thụ điện trong mạch đạt giá trị là như nhau. Xác định giá trị độ tự cảm L

Mạch điện xoay chiều RLC ghép nối tiếp trong đó cuộn dây thuần cảm có độ tự cảm $L=\frac{1}{\mathrm{\pi }}\left(H\right)$, tụ điện có điện dung C thay đổi được. Mắc mạch vào mạng điện xoay chiều tần số f = 50Hz. Khi thay đổi C thì ứng với hai giá trị của $C=C_1=\frac{{10}^{-4}}{\mathrm{\pi }}\left(F\right)$ hay $C=C_2=\frac{{10}^{-4}}{3\mathrm{\pi }}\left(F\right)$ thì hiệu điện thế hiệu dụng giữa hai đầu tụ điện bằng nhau. Giá trị của R là
