Câu Hỏi Trắc Nghiệm Hệ số công suất của đoạn mạch AB là

Trắc nghiệm Độ khó: Khó
VẬT LÝ 12 Chương 3 Bài 5 Vấn đề 2

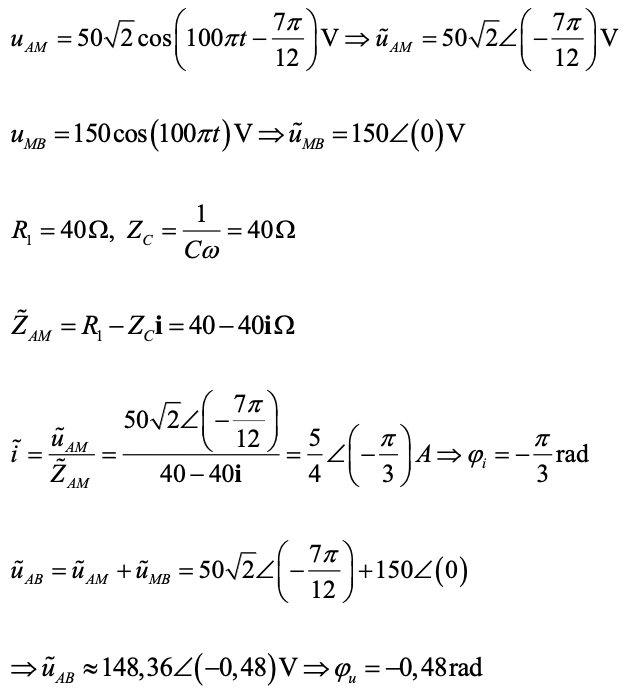

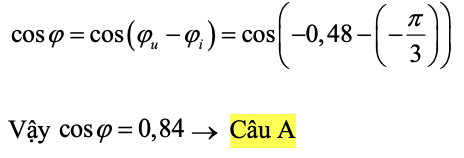

Đoạn mạch AB gồm hai đoạn mạch AM và MB mắc nối tiếp. Đoạn mạch AM gồm điện trở thuần R1=40(Ω) mắc nối tiếp với tụ điện có điện dung C=10-34π(F)  , đoạn mạch MB gồm điện trở thuần R2 mắc nối tiếp với cuộn cảm thuần . Đặt vào A, B điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi thì điện áp tức thời ở hai đầu đoạn mạch AM và MB lần lượt là : uAM=502cos (100πt -7π12) (V)uMB=150cos (100πt) (V)  . Hệ số công suất của đoạn mạch AB là:

Chủ Đề Vật Lý

Biến Số Liên Quan

Điện trở

R



Khái niệm:

Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện trong vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.



Đơn vị tính: Ohm (Ω)



Xem chi tiết

Cảm kháng của cuộn dây - Vật lý 12

ZL



Khái niệm:

ZL là cảm kháng của cuộn dây, đặc trưng cho khả năng cản trở dòng điện của cuộn cảm do hiện tượng cảm ứng điện từ.



Đơn vị tính: Ohm Ω



Xem chi tiết

Dung kháng của tụ điện - Vật lý 12

ZC



Khái niệm:

ZC là dung kháng của tụ điện, đặc trưng cho khả năng cản trở dòng điện xoay chiều do sự thay đổi điện trường trong tụ.



Đơn vị tính: Ohm Ω



Xem chi tiết

Giá trị hiệu dụng của mạch điện xoay chiều - Vật lý 12

U, I



Khái niệm:

Giá trị hiệu dụng của dòng điện xoay chiều có được khi dùng dụng cụ đo.



Đơn vị tính: Volt V và Ampe A



Xem chi tiết

Hiệu điện thế hiệu dụng của các phần tử trong mạch xoay chiều - Vật lý 12

UR, UL, UC



Khái niệm:

UR là hiệu điện thế hiệu dụng ở hai đầu điện trở, UL là hiệu điện thế hiệu dụng ở hai đầu cuộn cảm, UC là hiệu điện thế hiệu dụng ở hai đầu tụ điện.



Đơn vị tính: Volt V



Xem chi tiết

Công Thức Liên Quan

Độ lệch pha theo cos mạch RLC nối tiếp - Vật lý 12

cosφ=RZ=URU=U0RU0=RR2+ZL-ZC2

cosφ Hệ số công suất của mạch.

RΩ Điện trở

ZLΩ Cảm kháng

ZCΩ Dung kháng

Xem chi tiết

Biểu diễn số phức của các đại lượng mạch xoay chiều - Vật lý 12

u=U0cosωt+φuu=U0φui=I0cosωt+φii=I0φiZz=R+r+ZLi-ZCi

Chọn chế độ số phức : SHift mode 2

Chọn góc rad

Biểu diễn:

u=U0cosωt+φuu=U0φui=I0cosωt+φii=I0φiZz=R+r+ZLi-ZCi



Xem chi tiết

Tìm phần tử trong mạch bằng số phức - Vật lý 12

z=ui=U0φuI0φi=a+bi

Điện trở R=a Ω

Cảm kháng và dung kháng : ZL-ZC=b

Trường hợp chỉ có L hoặc C:

Nếu b <0 : Trong mạch có tụ

Nếu b>0 : Trong mạch có cuộn cảm

Xem chi tiết
