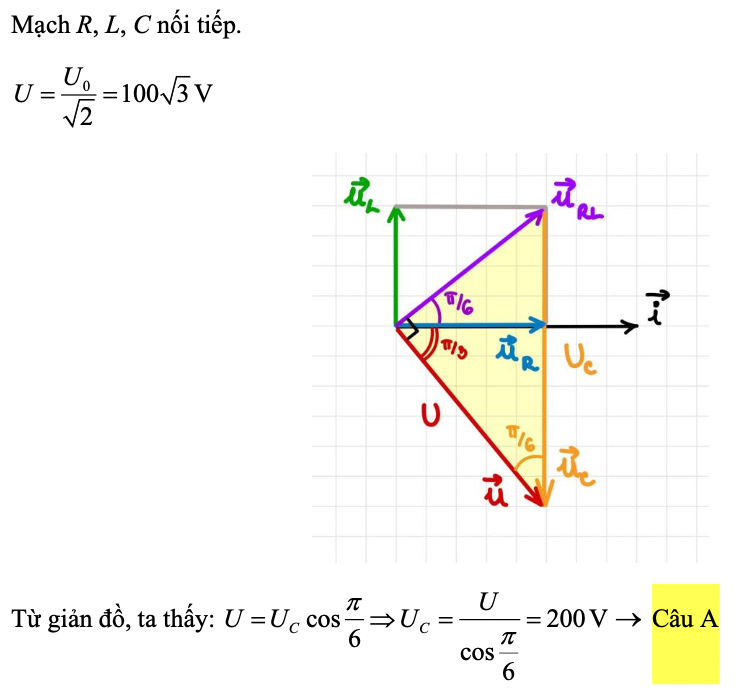

Hiệu điện thế hiệu dụng giữa hai bản tụ là

Đại lượng nào sau đây được gọi là hệ số công suất của mạch điện xoay chiều?

Mạch điện nào sau đây có hệ số công suất lớn nhất?

Mạch điện nào sau đây có hệ số công suất nhỏ nhất?

Cho đoạn mạch như hình vẽ 1. Cuộn dây thuần cảm: $U_{AN}=200V$ ; $U_{NB}=250V$ ;  $u_{AB}=150\sqrt{2}\cos \mathrm{\pi t} \left(\mathrm{V}\right)$. Hệ số công suất của đoạn  mạch là:

Cho mạch điện xoay chiều như hình vẽ 2. Biết  $U_{AM}=5V$; $U_{MB}=25V$; $U_{AB}=20\sqrt{2} V$. Hệ số công suất của mạch có giá trị là

Một cuộn dây mắc nối tiếp với tụ điện C, hiệu điện thế hai đầu đoạn mạch $u= 120\sqrt{2}\sin 100\mathrm{\pi t} \left(\mathrm{V}\right)$, hiệu điện thế hai đầu cuộn dây có giá trị hiệu dụng là $120\left(V\right)$ và nhanh pha $\frac{\mathrm{\pi }}{2}$ so với hiệu điện thế hai đầu đoạn mạch. Tìm hệ số công suất của mạch?

Trong các dụng cụ tiêu thụ điện như quạt, tủ lạnh, động cơ, người ta phải nâng cao hệ số công suất nhằm

Đoạn mạch AB gồm hai đoạn mạch AM và MB mắc nối tiếp. Đoạn mạch AM gồm điện trở thuần $R_1=40\left(\Omega \right)$ mắc nối tiếp với tụ điện có điện dung $C=\frac{{10}^{-3}}{4\mathrm{\pi }}\left(F\right)$  , đoạn mạch MB gồm điện trở thuần $R_2$ mắc nối tiếp với cuộn cảm thuần . Đặt vào A, B điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi thì điện áp tức thời ở hai đầu đoạn mạch AM và MB lần lượt là : $u_{AM}=50\sqrt{2}cos (100\mathrm{\pi t} -\frac{7\mathrm{\pi }}{12}) \left(\mathrm{V}\right)$ và $u_{MB}=150cos \left(100\mathrm{\pi t}\right) \left(\mathrm{V}\right)$  . Hệ số công suất của đoạn mạch AB là:

Cho mạch điện RLC mắc nối tiếp, cuộn dây thuần cảm kháng có điện trở R thay đổi được . Đặt vào hai đầu đoạn mạch điện áp xoay chiều ổn định. Điều chỉnh R để công suất mạch cực đại, khi đó hệ số công suất của mạch $cos \phi$ có giá trị :

Đặt điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi vào hai đầu đoạn mạch gồm biến trở R mắc nối tiếp với tụ điện có điện dung C. Gọi điện áp hiệu dụng giữa hai đầu tụ điện, giữa hai đầu biến trở và hệ số công suất của đoạn mạch khi biến trở có giá trị $R_1$  lần lượt là $U_{C_1} , U_{R_1}$ và $cos {\phi }_1$ ; khi biến trở có giá trị $R_2$ thì các giá trị tương ứng nói trên là  $U_{C_2} , U_{R_2}$  và $cos {\phi }_2$ . Biết  $U_{C_1}= 2U_{C_2}$; $U_{R_2}=2U_{R_1}$ . Giá trị của $cos {\phi }_1$ và  $cos {\phi }_2$ là :

Đoạn mạch xoay chiều RLC nối tiếp có tụ C thay đổi được: $U_R=60\left(V\right); U_L=120\left(V\right); U_C=60\left(V\right)$. Thay đổi tụ C để điện áp hiệu dụng hai đầu C là $U{\text{'}}_C=40\left(V\right)$ thì điện áp hiệu dụng hai đầu điện trở R bằng:

Mạch gồm điện trở, cuộn thuần cảm và tụ điện nối tiếp. Biết hiệu điện thế hiệu dụng hai đầu mỗi phần tử lần lượt là $U_R=120V; U_C=100V; U_L=50V$. Nếu mắc thêm một tụ điện có điện dung bằng giá trị và song song với tụ điện nói trên thì hiệu điện thế trên điện trở là bao nhiêu? Coi hiệu điện thế hiệu dụng hai đầu mạch là không đổi.

Một cuộn dây có điện trở R, độ tự cảm L ghép nối tiếp với một tụ điện có điện dung C. Sau đó được gắn vào nguồn điện có hiệu điện thế $u_{AB}=U\sqrt{2}\cos 2\mathrm{\pi ft} \left(\mathrm{V}\right)$. Ta đo được các hiệu điện thế hiệu dụng hai đầu cuộn dây, hai đầu tụ điện và hai đầu mạch điện là như nhau: $U_d=U_c=U_{AB}$. Khi đó góc lệch pha giữa các hiệu điện thế tức thời $u_d$ và $u_c$ có giá trị là:

Mạch AB gồm hai đoạn, AM là tụ điện có $C= \frac{{10}^{-4}}{\mathrm{\pi }}\left(F\right)$  và biến trở R, đoạn MB gồm cuộn dây thuần cảm có độ tự cảm thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số $f = 50 \left(Hz\right)$ . Điều chỉnh L để $L=\frac{2}{\mathrm{\pi }}\left(H\right)$  sau đó điều chỉnh R. Khi $R=R_1=50\Omega$ thì $U_{AM}=U_1$ ; khi $R=R_2=80\Omega$  thì $U_{AM}=U_2$  . Hãy chọn đáp án đúng?

Cho mạch điện gồm hai phần tử gồm điện trở thuần và tụ điện mắc nối tiếp. Dùng một vôn kế có điện trở rất lớn mắc vào hai đầu điện trở thì vôn kế chỉ 80V, đặt vôn kế vào hai đầu tụ điện chỉ 60V. Khi đặt vôn kế vào hai đầu đoạn mạch vôn kế chỉ:

Đặt vào hai đầu mạch điện RLC nối tiếp một hiệu điện thế xoay chiều có giá trị hiệu dụng không đổi thì hiệu điện thế hiệu dụng trên các phần tử R, L và C đều bằng nhau và bằng 20V. Khi tụ bị nối tắt thì điện áp dụng hai đầu điện trở R bằng:

Mạch điện xoay chiều RLC nối tiếp. Gọi U là điện áp hiệu dụng hai đầu đoạn mạch; $U_R;U_L và U_C$ là điện áp hiệu dụng hai đầu R, L và C. Điều nào sau đây không thể xảy ra:

Trong một đọan mạch RLC mắc nối tiếp, cuộn dây thuần cảm; lần lượt gọi $U_{0R}; U_{0L}; U_{0C}$ là hiệu điện thế cực đại giữa hai đầu điện trở, cuộn dây, tụ điện. Biết $2U_{0R}=U_{0L}=2U_{0C}$. Xác định độ lệch pha giữa cường độ dòng điện và hiệu điện thế:

Cho đoạn mạch xoay chiều như hình vẽ. Cuộn dây thuần cảm có cảm kháng $Z_L=80\Omega$. Hệ số công suất của đoạn MB bằng hệ số công suất của đoạn mạch AB và bằng 0,6. Điện trở R có giá trị là :

Cho mạch điện như hình vẽ với $U_{AB}=300V; U_{NB}=140V$, dòng điện i trễ pha so với $u_{AB}$ một góc $\phi (\cos \phi =0,8)$, cuộn dây thuần cảm. Vôn kế V chỉ giá trị:

Cho mạch R, L, C mắc nối tiếp $u_{AB}=170\cos 100\mathrm{\pi t} \left(\mathrm{V}\right)$. Hệ số công suất của toàn mạch là $\cos {\phi }_1=0,6$ và hệ số công suất của đoạn mạch AN là $\cos {\phi }_2=0,8$; cuộn dây thuần cảm. Chọn câu đúng :

Một đoạn mạch điện xoay chiều gồm 2 trong 3 phần tử R, L, C mắc nối tiếp. Cường độ dòng điện trong đoạn mạch nhanh pha   so với điện áp giữa hai đầu đoạn mạch, tần số f = 50Hz. Biết $U_0=40V, I_0=8A$. Xác định các phần tử trong mạch và tính giá trị của các phần tử đó?
