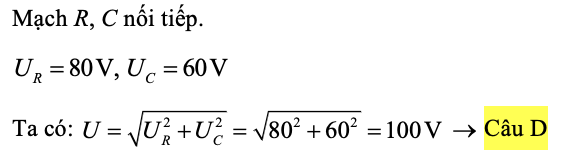

Khi đặt vôn kế vào hai đầu đoạn mạch vốn kế chỉ

Một đoạn mạch điện gồm một điện trở thuần mắc nối tiếp với một cuộn cảm thuần. Biết điện áp cực đại giữa hai đầu mạch là $150\sqrt{2}$V, điện áp hiệu dụng giữa hai đầu điện trở là 90V. Điện áp hiệu dụng ở hai đầu cuộn dây là:

Cho đoạn mạch như hình vẽ 1. Cuộn dây thuần cảm: $U_{AN}=200V$ ; $U_{NB}=250V$ ;  $u_{AB}=150\sqrt{2}\cos \mathrm{\pi t} \left(\mathrm{V}\right)$. Hệ số công suất của đoạn  mạch là:

Cho mạch điện xoay chiều như hình vẽ 2. Biết  $U_{AM}=5V$; $U_{MB}=25V$; $U_{AB}=20\sqrt{2} V$. Hệ số công suất của mạch có giá trị là

Đặt điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi vào hai đầu đoạn mạch gồm biến trở R mắc nối tiếp với tụ điện có điện dung C. Gọi điện áp hiệu dụng giữa hai đầu tụ điện, giữa hai đầu biến trở và hệ số công suất của đoạn mạch khi biến trở có giá trị $R_1$  lần lượt là $U_{C_1} , U_{R_1}$ và $cos {\phi }_1$ ; khi biến trở có giá trị $R_2$ thì các giá trị tương ứng nói trên là  $U_{C_2} , U_{R_2}$  và $cos {\phi }_2$ . Biết  $U_{C_1}= 2U_{C_2}$; $U_{R_2}=2U_{R_1}$ . Giá trị của $cos {\phi }_1$ và  $cos {\phi }_2$ là :

Đoạn mạch xoay chiều RLC nối tiếp có tụ C thay đổi được: $U_R=60\left(V\right); U_L=120\left(V\right); U_C=60\left(V\right)$. Thay đổi tụ C để điện áp hiệu dụng hai đầu C là $U{\text{'}}_C=40\left(V\right)$ thì điện áp hiệu dụng hai đầu điện trở R bằng:

Mạch gồm điện trở, cuộn thuần cảm và tụ điện nối tiếp. Biết hiệu điện thế hiệu dụng hai đầu mỗi phần tử lần lượt là $U_R=120V; U_C=100V; U_L=50V$. Nếu mắc thêm một tụ điện có điện dung bằng giá trị và song song với tụ điện nói trên thì hiệu điện thế trên điện trở là bao nhiêu? Coi hiệu điện thế hiệu dụng hai đầu mạch là không đổi.

Một cuộn dây có điện trở R, độ tự cảm L ghép nối tiếp với một tụ điện có điện dung C. Sau đó được gắn vào nguồn điện có hiệu điện thế $u_{AB}=U\sqrt{2}\cos 2\mathrm{\pi ft} \left(\mathrm{V}\right)$. Ta đo được các hiệu điện thế hiệu dụng hai đầu cuộn dây, hai đầu tụ điện và hai đầu mạch điện là như nhau: $U_d=U_c=U_{AB}$. Khi đó góc lệch pha giữa các hiệu điện thế tức thời $u_d$ và $u_c$ có giá trị là:

Mạch AB gồm hai đoạn, AM là tụ điện có $C= \frac{{10}^{-4}}{\mathrm{\pi }}\left(F\right)$  và biến trở R, đoạn MB gồm cuộn dây thuần cảm có độ tự cảm thay đổi được. Mạch điện trên được mắc vào mạng điện xoay chiều có giá trị hiệu dụng không đổi, tần số $f = 50 \left(Hz\right)$ . Điều chỉnh L để $L=\frac{2}{\mathrm{\pi }}\left(H\right)$  sau đó điều chỉnh R. Khi $R=R_1=50\Omega$ thì $U_{AM}=U_1$ ; khi $R=R_2=80\Omega$  thì $U_{AM}=U_2$  . Hãy chọn đáp án đúng?

Cho mạch điện gồm hai phần tử gồm cuộn thuần cảm và tụ điện mắc nối tiếp. Dùng một vôn kế có điện trở rất lớn mắc vào hai đầu cuộn cảm thì vôn kế chỉ 80V, đặt vôn kế vào hai đầu tụ điện chỉ 60V. Khi đặt vôn kế vào hai đầu đoạn mạch vôn kế chỉ:

Đặt vào hai đầu mạch điện RLC nối tiếp một hiệu điện thế xoay chiều có giá trị hiệu dụng không đổi thì hiệu điện thế hiệu dụng trên các phần tử R, L và C đều bằng nhau và bằng 20V. Khi tụ bị nối tắt thì điện áp dụng hai đầu điện trở R bằng:

Cho mạch điện xoay chiều RLC mắc nối tiếp. Cuộn dây thuần cảm kháng. Điện áp hiệu dụng giữa hai đầu đoạn mạch A và B là $U=200V, U_L=8U_R/3=2U_C$. Điện áp giữa hai đầu điện trở R là:

Mạch điện xoay chiều RLC nối tiếp. Gọi U là điện áp hiệu dụng hai đầu đoạn mạch; $U_R;U_L và U_C$ là điện áp hiệu dụng hai đầu R, L và C. Điều nào sau đây không thể xảy ra:

Đoạn mạch điện xoay chiều RLC nối tiếp. Điện áp hiệu dụng ở hai đầu đoạn mạch là U = 123V, $U_R=27V;U_L=1881V$. Biết rằng mạch có tính dung kháng. Điện áp hiệu dụng ở hai đầu tụ điện là

Cho đoạn mạch RLC nối tiếp, hiệu điện thế hai đầu đoạn mạch có giá trị hiệu dụng là 100(V). Tìm $U_R$ biết $Z_L=\frac{8}{3}R=2Z_C$

Cho đoạn mạch RLC nối tiếp. Đặt vào hai đầu mạch điện hiệu điện thế $u=100\sqrt{6}\cos \omega t \left(V\right)$. Biết $u_{RL}$ sớm pha hơn dòng điện qua mạch góc $\frac{\pi }{6}\left(rad\right), u_C$ và u lệch pha nhau $\frac{\pi }{6}\left(rad\right)$. Hiệu điện thế hiệu dụng giữa hai bản tụ là

Cho đoạn mạch xoay chiều như hình vẽ. Cuộn dây thuần cảm có cảm kháng $Z_L=80\Omega$. Hệ số công suất của đoạn MB bằng hệ số công suất của đoạn mạch AB và bằng 0,6. Điện trở R có giá trị là :
