Câu Hỏi Trắc Nghiệm Tìm mối liên hệ giữa R, r, L, C

Trắc nghiệm Độ khó: Trung bình Có video
VẬT LÝ 12 Chương 3 Bài 3 Vấn đề 6

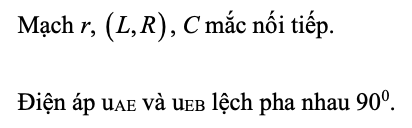

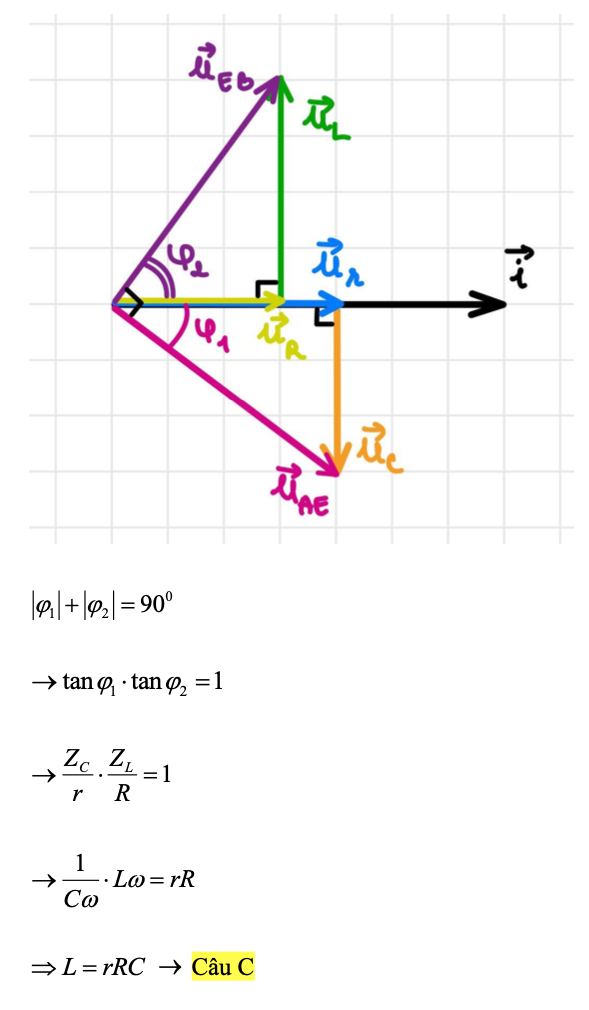

Một đoạn mạch điện xoay chiều có dạng như hình vẽ. Biết hiệu điện thế  uAE và  uEB lệch pha nhau 90o. Tìm mối liên hệ giữa R,r,L,C?

Chủ Đề Vật Lý

Biến Số Liên Quan

Pha ban đầu của mạch hai phần tử mạch điện xoay chiều - Vật lý 12

φRL, φRC, φLC, φCD



Khái niệm:

φRL là pha ban đầu của mạch gồm điện trở và cuộn cảm, φRC là pha ban đầu của mạch gồm điện trở và tụ điện, φLC là pha ban đầu của mạch gồm tụ điện và cuộn cảm và φCD là pha ban đầu của cuộn dây không thuần cảm.



Đơn vị tính: radian (rad)

Xem chi tiết

Điện trở

R



Khái niệm:

Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện trong vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.



Đơn vị tính: Ohm (Ω)



Xem chi tiết

Cảm kháng của cuộn dây - Vật lý 12

ZL



Khái niệm:

ZL là cảm kháng của cuộn dây, đặc trưng cho khả năng cản trở dòng điện của cuộn cảm do hiện tượng cảm ứng điện từ.



Đơn vị tính: Ohm Ω



Xem chi tiết

Dung kháng của tụ điện - Vật lý 12

ZC



Khái niệm:

ZC là dung kháng của tụ điện, đặc trưng cho khả năng cản trở dòng điện xoay chiều do sự thay đổi điện trường trong tụ.



Đơn vị tính: Ohm Ω



Xem chi tiết

Điện trở của cuộn dây - Vật lý 12

r



Khái niệm:

Cuộn dây làm bằng kim loại nên có điện trở suất, do đó cuộn dây có điện trở riêng r đặc trưng cho sự tỏa nhiệt của cuộn dây.



Đơn vị tính: Ohm Ω



Xem chi tiết

Công Thức Liên Quan

Độ lệch pha của hai mạch vuông góc nhau - Vật lý 12

tanφ1.tanφ1=-1

Khi mạch 1 và mạch 2 vuông góc với nhau

Xem chi tiết

Tổng trở mạch RLC nối tiếp khi cuộn cảm có điện trở - Vật lý 12

Z=R+r2+ZL-ZC2

Z Tổng trở của mạch Ω .

R Điện trở Ω .

r Điện trở trong của cuộn dây Ω .

ZL Cảm kháng Ω .

ZC Dung kháng Ω .

Xem chi tiết
