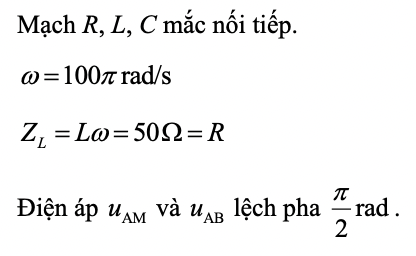

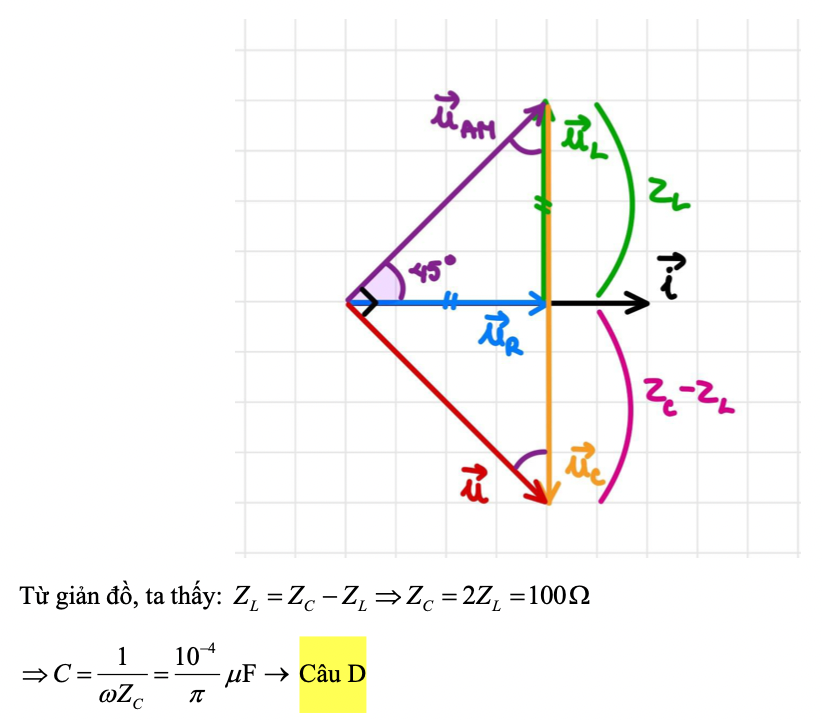

Cho mạch điện AB có RLC nối tiếp theo thứ tự, gọi M là điểm giữa cuộn dây thuần cảm L và tụ điện C. Trong đó: . Mắc mạch điện trên vào mạng điện xoay chiều có tần số thì điện áp tức thời hai đầu AM và hai đầu AB lệch pha nhau góc . Điện dung của tụ điện là:
Điện dung của tụ điện
Cho mạch điện AB có RLC nối tiếp theo thứ tự, gọi M là điểm giữa cuộn dây thuần cảm L và tụ điện C. Hướng dẫn chi tiết.
Câu Hỏi Trắc Nghiệm Điện dung của tụ điện
Hãy chia sẻ cho bạn bè nếu nếu tài liệu này là hữu ích nhé
Chia sẻ qua facebook
Hoặc chia sẻ link trực tiếp:
www.congthucvatly.com/cau-hoi-dien-dung-cua-tu-dien-1634
