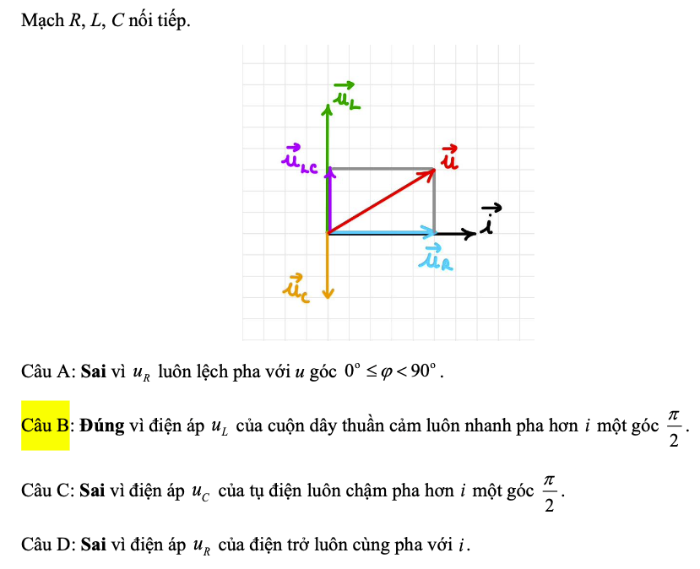

Trong mạch điện xoay chiều gồm R, L, C mắc nối tiếp, trong đó cuộn dây L thuần cảm thì:
Trong mạch điện xoay chiều gồm R, L, C mắc nối tiếp thì
Trong mạch điện xoay chiều gồm R, L, C mắc nối tiếp thì. Hướng dẫn chi tiết.
Câu Hỏi Trắc Nghiệm Trong mạch điện xoay chiều gồm R, L, C mắc nối tiếp thì
Hãy chia sẻ cho bạn bè nếu nếu tài liệu này là hữu ích nhé
Chia sẻ qua facebook
Hoặc chia sẻ link trực tiếp:
www.congthucvatly.com/cau-hoi-trong-mach-dien-xoay-chieu-gom-r-l-c-mac-noi-tiep-thi-1478
Chủ Đề Vật Lý
Biến Số Liên Quan
Pha ban đầu của mạch điện xoay chiều - Vật lý 12
Khái niệm:
là pha ban đầu của hiệu điện thế mạch điện xoay chiều, là pha ban đầu của dòng điện mạch điện xoay chiều, là độ lệch pha của u và i.
Đơn vị tính: radian (rad)
Pha ban đầu của mạch điện xoay chiều - Vật lý 12
Khái niệm:
là pha ban đầu của hiệu điện thế mạch điện xoay chiều, là pha ban đầu của dòng điện mạch điện xoay chiều, là độ lệch pha của u và i.
Đơn vị tính: radian (rad)
Pha ban đầu của các phần tử mạch điện xoay chiều - Vật lý 12
Khái niệm:
là pha ban đầu của hai đầu điện trở, là pha ban đầu của hai đầu cuộn cảm, là pha ban đầu của ở hai đầu tụ điện. Trong cùng 1 mạch điện các pha này lệch nhau .
Đơn vị tính: radian (rad)
Công Thức Liên Quan
Độ lệch pha của u và i mạch điện xoay chiều - Vật lý 12
u nhanh pha so với i u chậm pha so với i
(i chậm pha so với u ) (i nhanh pha so với u)
Xác định phần tử khi biết độ lệch pha - Vật lý 12
Xét :
Từ lý thuyết ta có :
X cùng pha với i là điện trở R
X nhanh pha góc pi/2 với i là cuộn cảm thuần L
X chậm pha góc pi/2 với i là tụ điện C
Cách 2 dùng số phức : (shift 23 để chuyển dạng i sang dạng góc trong mode số phức)
Nếu có dạng : là điện trở có giá trị A
Nếu có dạng : là cảm kháng có giá trị A
Nếu có dạng : là dung kháng có giá trị A
Câu Hỏi Liên Quan
Tại thời điểm t1 nào đó dòng điện đang giảm và có cường độ bằng -2A. Hỏi đến thời điểm (t1+0.025) cường độ dòng điện bằng bao nhiêu
Cường độ dòng điện tức thời chạy qua một đoạn mạch điện xoay chiều là ,(t đo bằng giây). Tại thời điểm nào đó dòng điện đang giảm và có cường độ bằng . Hỏi đến thời điểm cường độ dòng điện bằng bao nhiêu ?
Cho dòng điện xoay chiều hình sin qua mạch điện chỉ có điện trở thuần thì hiệu thế tức thời giữa hai đầu điện trở
Cho dòng điện xoay chiều hình sin qua mạch điện chỉ có điện trở thuần thì hiệu điện thế tức thời giữa hai đầu điện trở:
Biểu thức điện áp hai đầu điện trở
Một mạch điện chỉ có , khi mắc mạch điện trên vào mạng điện xoay chiều thì thấy biểu thức cường độ dòng điện qua mạch có dạng . Viết biểu thức điện áp hai đầu điện trở ?
Biểu thức của cường độ dòng điện trong mạch là
Đặt điện áp xoay chiều có . (Trong đó U không đổi, t tính bằng s) vào hai đầu cuộn cảm thuần có độ tự cảm . Tại thời điểm điện áp hai đầu cuộn cảm là thì cường độ dòng điện là . Biểu thức của cường độ dòng điện trong mạch là:
Một điện trở thuần R mắc vào mạch điện xoay chiều
Một điện trở thuần R mắc vào mạch điện xoay chiều tần số , muốn dòng điện trong mạch sớm pha hơn hiệu điện thế giữa hai đầu đoạn mạch một góc thì:
Cách phát biểu nào sau đây là không đúng?
Cách phát biểu nào sau đây là không đúng?
Để dòng điện i chậm pha so với hiệu điện thế hai đầu AB
Cho mạch RLC nối tiếp, cuộn dây không thuần cảm. Biết ; ; . Tụ C có điện dung biến đổi được. Hiệu điện thế hai đầu đoạn mạch . Để dòng điện i chậm pha so với góc thì điện dung C nhận giá trị bằng:
Tìm hệ só công thức của mạch?
Một cuộn dây mắc nối tiếp với tụ điện C, hiệu điện thế hai đầu đoạn mạch , hiệu điện thế hai đầu cuộn dây có giá trị hiệu dụng là và nhanh pha so với hiệu điện thế hai đầu đoạn mạch. Tìm hệ số công suất của mạch?
Công suất của dòng điện xoay chiều qua mạch nhận giá trị bằng
Đặt vào hai đầu đoạn mạch RLC mắc nối tiếp một điện áp . Biết điện trở thuần , . Công suất của dòng điện xoay chiều qua đoạn mạch nhận giá trị bằng :
Tính giá trị tần số dòng điện
Một đoạn mạch gồm tụ điện có điện dung mắc nối tiếp với điện trở thuần , mắc đoạn mạch vào mạng điện xoay chiều có tần số . Để điện áp giữa hai đầu mạch lệch pha so với cường độ dòng điện một góc thì tần số dòng điện bằng:
Hãy xác định phần tử là gì?
Đoạn mạch AB chỉ gồm một phần tử chưa xác định (có thể là R, cuộn dây thuần cảm, hoặc C). Trong đó ta xác định được biểu thức dòng điện và biểu thức điện áp . Hãy xác định phần tử đó là gì?
Đoạn mạch X chỉ gồm một phần tử chưa xác định (có thể là R, cuộn dây thuần cảm L, hoặc tụ điện C)
Đoạn mạch X chỉ gồm một phần tử chưa xác định (có thể là R, cuộn dây thuần cảm, hoặc C). Biểu thức điện áp đặt vào hai đầu mạch là , điện áp cực đại không đổi, tần số dòng điện thay đổi được. Khi tăng tần số của điện áp thì thấy cường độ hiệu dụng trong mạch tăng lên. Hãy xác định phần tử đó là gì?
Mạch điện chỉ có một phần tử (R, L hoặc C) mắc vào mạch điện
Một mạch điện chỉ có một phần tử ( R hoặc L hoặc C) nhưng chưa biết rõ là gì? Nhưng qua khảo sát thấy dòng điện trong mạch có biểu thức , còn hiệu điện thế có biểu thức là Vậy đó là phần tử gì?
Xác định phần tử trong mạch điện xoay chiều
Mạch điện có 1 phần tử duy nhất (R,L hoặc C) có biểu thức điện áp u và dòng điện i như sau: Đó là phần tử gì?
Mạch điện chỉ có một phần từ (R, L hoặc C) mắc vào mạng điện
Mạch điện chỉ có một phần tử (R,L hoặc C) mắc vào mạng điện có hiệu điện thế và có biểu thức . Đó là phần tử gì? Có giá trị là bao nhiêu?
Hãy xác định tên và giá trị của phần tử trong mạch điện xoay chiều
Đoạn mạch AB chỉ gồm một phần tử chưa xác định (có thể là R, L, hoặc C). Trong đó ta xác định được biểu thức dòng điện và biểu thức điện áp . Hãy xác định phần tử trên là phần tử gì? Và tính giá trị của phần tử trên?
Hãy xác định tên và giá trị của phần tử trong mạch điện xoay chiều
Đoạn mạch AB chỉ gồm một phần tử chưa xác định (có thể là R,L,hoặc C). Trong đó ta xác định được biểu thức dòng điện và biểu thức điện áp . Hãy xác định phần tử trên là phần tử gì? Và tính giá trị của phần tử trên?
Cho biết cách ghép và tính L0
Cho mạch điện R, L, C mắc nối tiếp. Biết cuộn dây thuần cảm có . Mắc thêm với L một cuộn cảm thuần có độ tự cảm để điện áp hai đầu đoạn mạch vuông pha với . Cho biết cách ghép và tính ?
Góc lệch pha giữa các hiệu điện thế ud và uc
Một cuộn dây có điện trở R, độ tự cảm L ghép nối tiếp với một tụ điện có điện dung C. Sau đó được gắn vào nguồn điện có hiệu điện thế . Ta đo được các hiệu điện thế hiệu dụng hai đầu cuộn dây, hai đầu tụ điện và hai đầu mạch điện là như nhau: . Khi đó góc lệch pha giữa các hiệu điện thế tức thời và có giá trị là:
Độ lệch pha của hiệu điện thế giữa hai đầu cuộn dây và hai đầu tụ điện là
Một đoạn mạch gồm cuộn dây có điện trở thuần và độ tự cảm mắc nối tiếp với điện trở thuần và tụ điện . Đặt vào hai đầu đoạn mạch một hiệu điện thế Độ lệch pha của hiệu điện thế giữa hai đầu cuộn dây và hai đầu tụ điện là
BIểu thức của hiệu điện thế giữa hai đầu đoạn mạch là
Dòng điện chạy qua đoạn mạch xoay chiều có dạng , hiệu điện thế giữa hai đầu đoạn mạch có giá trị hiệu dụng là và sớm pha so với dòng điện. Biểu thức của hiệu điện thế giữa hai đầu đoạn mạch là:
Tìm giá trị độ lệch pha giữa hiệu điện thế hai đầu đoạn mạch với dòng điện qua mạch là
Cho đoạn mạch RLC nối tiếp có thì độ lệch pha giữa hiệu điện thế hai đầu đoạn mạch với dòng điện qua mạch là:
Giá trị pha ban đầu của cường độ dòng điện
Đặt điện áp vào hai đầu đoạn mạch chỉ có tụ điện thì cường độ dòng điện trong mạch là: . Giá trị của bằng:
Điện áp giữa hai đầu mạch RLC mắc nối tiếp
Điện áp giữa hai đầu đoạn mạch RLC nối tiếp sớm pha so với cường độ dòng điện. Phát biểu nào sau đây đúng với đoạn mạch này?
Tìm R L trong đoạn mạch RL nối tiếp
Cho đoạn mạch RL nối tiếp, hiệu điện thế hai đầu đoạn mạch có dạng thì biểu thức dòng điện qua mạch là . Tìm R, L?
Xác định thành phần có trong mạch điện
Cho đoạn mạch điện xoay chiều gồm 2 phần tử mắc nối tiếp. Điện áp giữa hai đầu đoạn mạch và cường độ dòng điện trong mạch có biểu thức: và . Mạch điện gồm:
Quan hệ giữa các trở kháng trong đoạn mạch này thỏa mãn điều gì?
Đặt vào hai đầu một đoạn mạch RLC không phân nhánh một hiệu điện thế thì cường độ dòng điện trong mạch có biểu thức Quan hệ giữa các trở kháng trong đoạn mạch này thoả mãn:
Tìm giá trị của điện trở
Một đoạn mạch RLC mắc nối tiếp có tần số dòng điện có thể thay đổi được. Cho C tăng lên 5 lần so với giá trị khi xảy ra cộng hưởng thì điện áp hai đầu đoạn mạch lệch pha so với dòng điện trong mạch. Giá trị của R là:
Trong đoạn mạch R, L, C mắc nối tiếp thì
Trong đoạn mạch R, L, C mắc nối tiếp thì
Tìm giá trị điện dung C tính theo độ tự cảm L, điện trở R và tần số f
Điện áp xoay chiều đặt vào hai đầu đoạn mạch RLC mắc nối tiếp có tấn số f. Biết cường độ dòng điện sớm pha hơn so với hiệu điện thế. Giá trị điện dung C tính theo độ tự cảm L, điện trở R và tần số f là:
Điện áp giữa hai đầu đoạn mạch sớm pha hay trễ pha hơn cường độ dòng điện phụ thuộc vào
Đặt vào hai đầu đoạn mạch RLC mắc nối tiếp điện áp xoay chiều .Điện áp giữa hai đầu đoạn mạch sớm pha hay trễ pha hơn cường độ dòng điện phụ thuộc vào
Đặt một điện áp xoay chiều có biên độ U0 và tần số góc vào hai đầu đoạn mạch gồm điện trở thuần R và tụ điện C mắc nối tiếp
Đặt một điện áp xoay chiều có biên độ và tần số góc vào hai đầu đoạn mạch gồm điện trở thuần R và tụ điện C mắc nối tiếp. Thông tin nào sau đây là đúng?
Xác định cường độ dòng điện trong mạch
Đặt một điện áp xoay chiều có tần số góc vào hai đầu đoạn mạch gồm tụ điện C và cuộn thuần cảm L mắc nối tiếp. Nếu thì cường độ dòng điện trong mạch
Tìm điện áp hiệu dụng giữa hai đầu đoạn mạch X
Cuộn dây thuần cảm có hệ số tự cảm L = 636mH mắc nối tiếp với đoạn mạch X. Đặt vào hai đầu đoạn mạch điện áp thì cường độ dòng điện qua cuộn dây là . Tìm điện áp hiệu dụng giữa hai đầu đoạn mạch X?
Độ lệch pha giữa cường độ dòng điện và hiệu điện thế hai đầu đoạn mạch
Một điện trở thuần R mắc nối tiếp với tụ điện C và đặt vào một hiệu điện thế xoay chieu có giá trị hiệu dụng 120V. Hiệu điện thế cực đại giữa hai bản tụ là V độ lệch pha giữa cường độ dòng điện và hiệu điện thế hai đầu đoạn mạch:
Điện dung của tụ điện
Cho mạch điện AB có RLC nối tiếp theo thứ tự, gọi M là điểm giữa cuộn dây thuần cảm L và tụ điện C. Trong đó: . Mắc mạch điện trên vào mạng điện xoay chiều có tần số thì điện áp tức thời hai đầu AM và hai đầu AB lệch pha nhau góc . Điện dung của tụ điện là:
Điều chỉnh R để uAN và uMB vuông pha, khi đó điện trở có giá trị bằng
Cho mạch điện xoay chiều như hình vẽ. Biết . Đặt vào hai đầu mạch điện một điện áp xoay chiều . Điều chỉnh R để vuông pha, khi đó điện trở có giá trị bằng:
Độ tự cảm khi đó có giá trị bằng
Cho mạch điện xoay chiều như hình vẽ. Biết . Đặt vào hai đầu mạch điện một điện áp xoay chiều . Điều chỉnh L để lệch pha nhau góc . Độ tự cảm khi đó có giá trị bằng
Biểu thức nào sau đây là đúng
Một cuộn dây có điện trở thuần R mắc nối tiếp với một tụ điện, đặt vào hai đầu đoạn mạch một một hiệu điện thế xoay chiều có hiệu điện thế hiệu dụng không đổi. Khi đó hiệu điện thế hai đầu cuộn dây lệch pha so với hiệu điện thế hai đầu mạch. Biểu thức nào sau đây là đúng:
Hiệu điện thế hiệu dụng ở hai đầu mạch (U) có giá trị là
Mạch điện xoay chiều gồm điện trở thuần mắc nối tiếp với cuộn dây. Đặt vào hai đầu mạch một hiệu điện thế xoay chiều . Hiệu điện thế hiệu dụng ở hai đầu cuộn dây là . Dòng điện trong mạch lệch pha so với u và lệch pha so với . Hiệu điện thế hiệu dụng ở hai đầu mạch (U) có giá trị:
Tìm phát biểu đúng?
Mạch RLC nối tiếp, cuộn dây thuần cảm, giá trị dung kháng gấp đôi giá trị cảm kháng. Qua thực nghiệm thấy rằng điện áp chậm pha so với dòng điện trong mạch. Tìm phát biểu đúng?
Hệ số công suất của mạch điện bằng
Đoạn mạch điện gồm cuộn dây mắc nối tiếp với tụ điện. Độ lệch pha giữa hiệu điện thế giữa hai đầu cuộn dây, và dòng điện là . Gọi hiệu điện thế giữa hai đầu tụ điện là , ta có . Hệ số công suất của mạch điện bằng:
Các vôn kế chỉ giá trị nào sau đây
Cho mạch điện R, L, C mắc nối tiếp với . Số chỉ trên hai vôn kế là như nhau nhưng giá trị tức thời của chúng lệch pha nhau . Các vôn kế chỉ giá trị nào sau đây :
Độ lệch pha của điện áp giữa hai đầu cuộn dây so với điện áp giữa hai đầu đoạn mạch trên là
Cho đoạn mạch điện xoay chiều gồm cuộn dây mắc nối tiếp với tụ điện. Độ lệch pha của điện áp giữa hai đầu cuộn dây so với cường độ dòng điện trong mạch là . Điện áp hiệu dụng giữa hai đầu tụ điện bằng lần điện áp hiệu dụng giữa hai đầu cuộn dây. Độ lệch pha của điện áp giữa hai đầu cuộn dây so với điện áp giữa hai đầu đoạn mạch trên là:
Biểu thức của hiệu điện thế ở hai đầu của X và hai đầu của Y là
Trong đoạn mạch có hai phần tử X và Y mắc nối tiếp. Hiệu điện thế đặt vào X nhanh pha so với hiệu điện thế đặt vào Y và cùng pha với dòng điện trong mạch. Cho biết biểu thức của dòng điện trong mạch là . Biểu thức của hiệu điện thế ở hai đầu của X và hai đầu của Y là:
Xác định phần tử X và Y
Trong đoạn xoay chiều gồm phần tử X nối tiếp với phần tử Y. Biết X, Y là một trong ba phần tử R, C và cuộn dây. Đặt vào hai đầu đoạn mạch một hiệu điện thế thì hiệu điện thế hiệu dụng trên X và Y là . u nhanh pha hơn i. Hãy cho biết X và Y là phần tử gì ?
Giá trị điện trở hoặc độ tự cảm tương ứng là bao nhiêu?
Đặt vào hai đầu đoạn mạch AB một điện áp một điện trở nối tiếp với tụ điện có điện dung . Hộp X chỉ chứa một phần tử (điện trở hoặc cuộn dây thuần cảm) i sớm pha hơn một góc . Hộp X chứa điện trở hay cuộn dây ? Giá trị điện trở hoặc độ tự cảm tương ứng là bao nhiêu?
Hộp đen chứa phần tử nào và giá trị của phần tử đó
Nhiều hộp kín giống nhau, trong mỗi hộp chứa một trong ba phần tử R0, L0 hoặc C0. Lấy một hộp bất kì mắc nối tiếp với một điện trở thuần có giá trị . Khi đặt vào hai đầu mạch điện một điện áp xoay chiều thì thấy điện áp hai đầu mạch điện sớm pha so với cường độ dòng điện. Hộp đen chứa phần tử nào và giá trị bằng bao nhiêu?
Xác định phần tử trong hộp kín X
Cho mạch điện như hình vẽ hộp kín X gồm một trong ba phần tử địên trở thuần, cuộn dây, tụ điện. Khi đặt vào AB điện áp xoay chiều có UAB= 250V thì UAM= 150V và UMB= 200V. Hộp kín X là:
Phần tử trong hộp kín
Cho nhiều hộp kín giống nhau, trong mỗi hộp chứa một trong ba phần tử R0, L0 hoặc C0. Lấy một hộp bất kì mắc nối tiếp với một cuộn dây thuần cảm có . Đặt vào hai đầu đoạn mạch điện áp xoay chiều có biểu thức dạng thì dòng điện trong mạch có biểu thức . Phần tử trong hộp kín đó là
Hộp X chứa phần tử nào và tìm giá trị của phần tử đó
Đặt vào hai đầu đoạn mạch điện AB như hình vẽ điện áp . Tụ điện C có điện dung là . Hộp kín X chỉ chứa 1 phần tử( điện trở thuần hoặc cuộn dây thuần cảm). Dòng điện xoay chiều trong mạch sớm pha so với hiệu điện thế giữa hai đầu mạch điện AB. Hỏi trong hộp X chứa phần tử nào và tìm giá trị của phần tử đó?
Xác định phần tử trong hộp X và tính giá trị của các phần tử?
Cho một hộp đen X trong đó có chứa 2 trong 3 phần tử R, L, hoặc C mắc nối tếp. Mắc hộp đen nối tiếp với một cuộn dây thuần cảm có L0 = 318mH. Đặt vào hai đầu đoạn mạch điện một điện áp xoay chiều có biểu thức thì dòng điện chạy trong mạch có biểu thức . Xác định phần tử trong hộp X và tính giá trị của các phần tử?
Hộp kín X có thể là
Ở mạch điện hộp kín X gồm một hoặc hai trong ba phần tử điện trở thuần, cuộn dây, tụ điện. Khi đặt vào AB điện áp xoay chiều có thì và . Hộp kín X có thể là:
Cho biết X, Y là những phần tử nào và tính giá trị các phần tử đó
Cho đoạn mạch gồm hai phần tử X, Y mắc nối tiếp. Trong đó X, Y có thể là R, L hoặc C. Cho biết điện áp giữa hai đầu đoạn mạch là và . Cho biết X, Y là những phần tử nào và tính giá trị của các phần tử đó?
Xác định phần tử trong hộp kín và tính giá trị của phần tử đó
Nhiều hộp kín giống nhau, trong mỗi hộp chứa 1 trong 3 phần tử R, L hoặc C. Người ta lắp một đoạn mạch gồm một trong các hộp đó mắc nối tiếp với một điện trở thuần 60 . Khi đặt đoạn mạch vào một điện áp xoay chiều tần số 50 Hz thì hiệu điện thế trễ pha 480 so với dòng điện trong mạch. Xác định phần tử trong hộp kín và tính giá trị của phần tử đó?
Xác định phần tử X và Y là gì?
Cho mạch điện gồm hai phần tử X,Y mắc nối tiếp. Trong đó: X, Y chỉ có thể là R,L hoặc C. Cho biết phương trình hiệu điện thế giữa hai đầu đoạn mạch và phương trình dòng điện trong mạch là . Xác định phần tử X và Y là gì?
Xác định hai phần tử trong đoạn mạch xoay chiều gồm R, L, C mắc nối tiếp
Một đoạn mạch xoay chiều gồm 2 trong 3 phần tử R,L,C mắc nối tiếp. Trong đó cuộn dây thuần cảm. Hiệu điện thế ở hai đầu mạch và dòng điện trong mạch có biểu thức: . Hai phần tử đó là những phần tử:
Xác định phần tử X, Y
Đoạn mạch AB gồm hai hộp kín X,Y (trong X; Y chỉ chứa 1 phần tử thuần) chưa xác định. Hiệu điện thế hiệu dụng hai đầu mỗi phần tử lần lượt là và giá trị hiệu điện thế hiệu dụng hai đầu mạch là . Vậy phần tử X, Y là gì?
